Parameter Produk
| Barang | Spesifikasi |
|---|---|
| Bahan | Baja Perkakas, Tembaga Berilium, Tungsten |
| Radius Tip | 0,1 mm – 2,0 mm |
| Angkatan Musim Semi | 10 g – 500 g |
| Aplikasi | Pengujian-dalam sirkuit, pemindaian batas, pengujian fungsional |
| Permukaan | Berlapis Emas, Berlapis Rhodium, Plat Nikel |
| MOQ | 50 buah |
keterangan

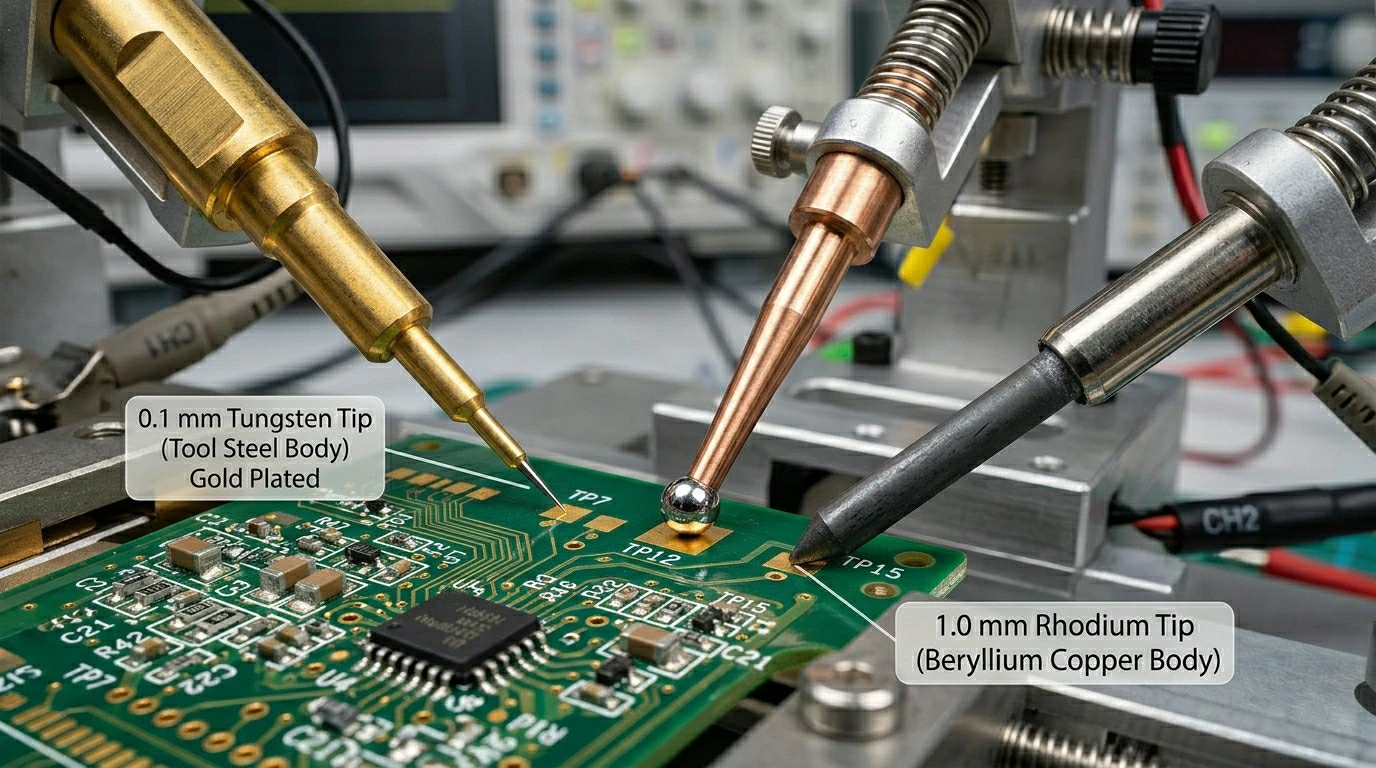

Probe uji presisi membuat kontak antara peralatan uji dan sirkuit yang diuji - dalam-pengujian papan sirkuit, validasi pemindaian batas, atau sistem pengujian fungsional. Ujung probe harus menyentuh titik pengujian dengan andal, menghantarkan sinyal secara akurat, dan bertahan ribuan kali penyisipan tanpa mengalami penurunan kualitas. Badan probe baja perkakas memberikan ketahanan untuk-pengujian produksi bervolume tinggi. Tembaga berilium menawarkan konduktivitas yang sangat baik dengan daya tahan yang baik - pilihan standar untuk sebagian besar aplikasi pengujian produksi. Ujung probe tungsten memberikan permukaan ujung yang paling keras dan paling tahan aus untuk aplikasi siklus tinggi. Pemilihan radius ujung sesuai dengan geometri titik uji. Jari-jari yang lebih kecil mencapai titik uji nada yang lebih halus tetapi lebih cepat aus. Jari-jari yang lebih besar lebih tahan lama tetapi memerlukan bantalan uji yang lebih besar.

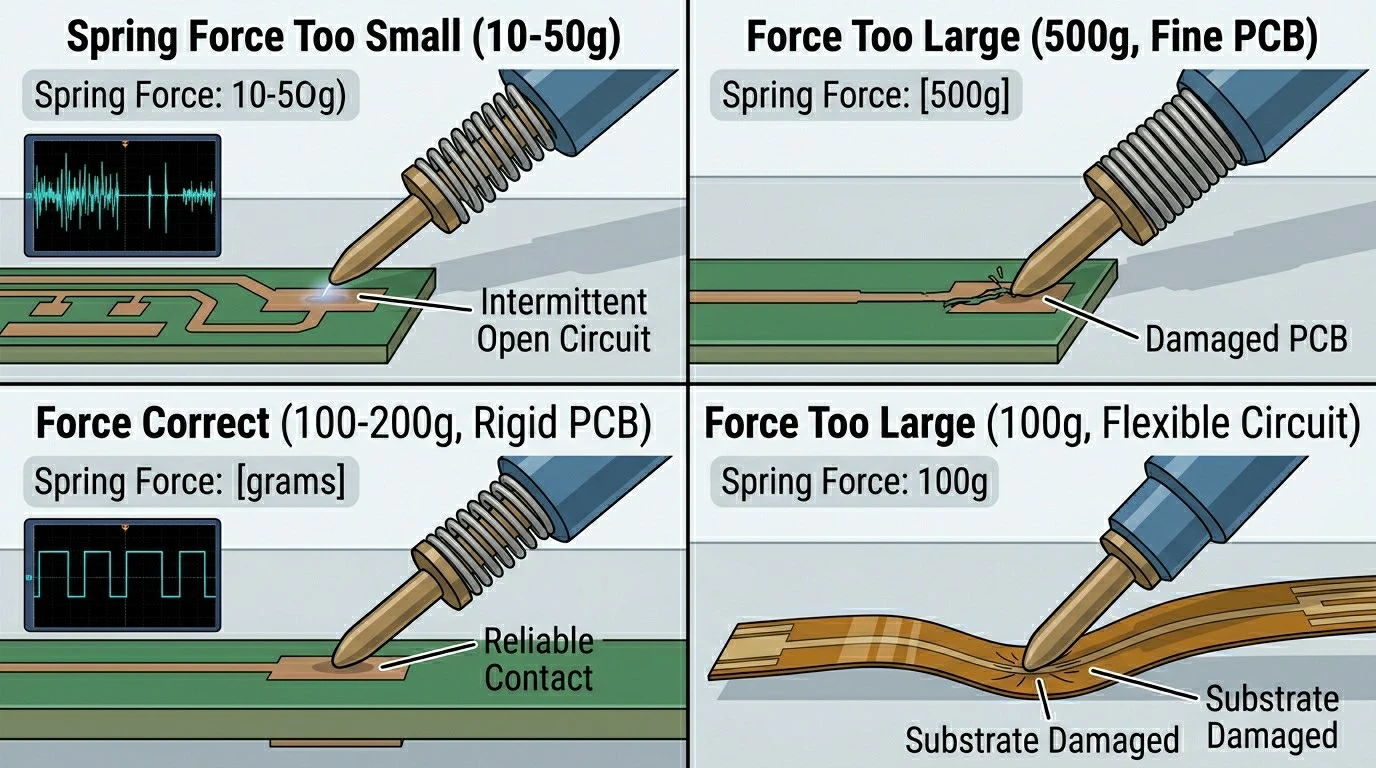

Mengapa Pemilihan Gaya Pegas Penting
Kekuatan pegas terlalu kecil: probe tidak membuat kontak yang dapat diandalkan, menghasilkan pembukaan yang terputus-putus. Terlalu banyak gaya pegas: probe merusak bantalan uji yang halus, terutama pada sirkuit fleksibel atau permukaan PCB yang halus. Untuk titik uji PCB kaku standar, gaya pegas 100–200 g biasa terjadi. Untuk sirkuit fleksibel atau test pad kecil, 20–50 g lebih aman.
Pertanyaan Umum
Q1: MOQ?
A1: 50 buah untuk probe standar. Jumlah khusus tersedia.
Q2: Jari-jari ujung tersedia?
A2: 0,1 mm hingga 2,0 mm tergantung aplikasi.
Q3: Kisaran gaya pegas?
A3: 10 gram hingga 500 gram tergantung pada seri probe.
Q4: Opsi pelapisan?
A4: Pelapisan emas (standar), pelapisan rhodium, pelapisan nikel.
Q5: Probe khusus?
A5: Ya. Tersedia panjang khusus, geometri ujung, dan gaya pegas.
Q6: Bahan?
A6: Baja perkakas, tembaga berilium, opsi ujung tungsten.
Kualitas tidak-dapat dinegosiasikan dalam manufaktur presisi. Setiap komponen menjalani pemeriksaan ketat pada setiap tahap produksi.
- ISO 9001:2015- Sistem manajemen mutu bersertifikat yang mencakup desain, permesinan, dan inspeksi
- Inspeksi CMM- Mengkoordinasikan pengukuran untuk geometri kompleks dan toleransi ketat
- Pengukuran Kekasaran Permukaan- Peta Ra, Rz, dan Rt dengan setiap laporan inspeksi
- Inspeksi Artikel Pertama (FAI)- Laporan dimensi lengkap disertakan pada setiap pesanan baru
- Ketertelusuran Material- Laporan pengujian pabrik, catatan perlakuan panas, dan sertifikat kesesuaian untuk setiap batch
Dari bahan mentah hingga produk jadi, setiap langkah dikontrol dan didokumentasikan:
- Persiapan Bahan- Pembubutan/penggilingan CNC hingga mendekati-bentuk jaring
- Perlakuan Panas- Melalui-pengerasan atau pengerasan kasus-pengerasan untuk kekuatan-bagian penting
- Persiapan Permukaan- Degreasing, pembersihan asam, dan aktivasi permukaan
- pelapisan listrik- Proses penangas terkontrol dengan pemantauan ketebalan
- Penyegelan / Memanggang- Penyegelan krom, penyegelan anodisasi, atau pemanggangan yang menghilangkan penggetasan hidrogen
- Inspeksi- Pengukuran ketebalan lapisan, pengujian adhesi, dan pemeriksaan visual
- Kemasan- Interleaving pelindung, kemasan VCI, dan pembungkus anti-noda
